Backstep-Schweißtechnik: Alles, was Sie wissen müssen

Backstep-Schweißen
Die Backstep-Schweißtechnik ist eine großartige Möglichkeit, perfekte Schweißnähte zu erzeugen. Lernen Sie diese einzigartige Technik kennen und verbessern Sie Ihre Schweißfähigkeiten. In diesem Artikel erläutern wir den Prozess des Backstep-Schweißens. Außerdem erfahren Sie mehr über die Vor- und Nachteile, um die richtige Entscheidung zu treffen.

Inhaltsverzeichnis

Das Erstellen perfekter Schweißnähte ist eine fantastische Fähigkeit. Allerdings fällt es vielen Schweißern schwer, Verzerrungen zu minimieren und optisch ansprechende Schweißnähte herzustellen. Mit der Backstep-Schweißtechnik können Sie dieses Problem lösen und starke und glatte Schweißnähte erzielen.

Was ist die Backstep-Schweißtechnik?

Backstep-Schweißen, auch als Sprungschweißen bekannt, ist eine spezielle Technik, bei der in umgekehrter Richtung des Verbindungsfortschritts geschweißt wird.

Im Gegensatz zum normalen Schweißen, bei dem ein Schweißer an einem Ende mit dem Schweißen beginnt und zum anderen übergeht, umfasst das Backstep-Schweißen die Ablage jedes einzelnen Schweißraupensegments vom Endpunkt bis zum Startpunkt. Entsprechend der Amerikanische Gesellschaft SchweißenBeim Backstep-Schweißen handelt es sich um eine verzerrungsreduzierende Methode, bei der die Schweißnähte in entgegengesetzter Richtung zum regulären Schweißen angebracht werden.

Ein Schweißer schweißt Metallteile

Beim Backstep-Schweißen unterteilen Schweißer den Schweißvorgang in kleinere Schweißraupensegmente. Wenn Sie jedes Perlensegment platzieren, dehnen sich die erhitzten Kanten aus. Es trennt vorübergehend die Platten, die Sie schweißen.

Die Platten kehren in ihre ursprüngliche Position zurück, während sich die Wärme über die Platten verteilt. Die Plattenausdehnung ist stärker ausgeprägt, wenn Sie das erste Wulstsegment platzieren. Die Platten dehnen sich beim Vorwärtsbewegen weniger aus und legen aufgrund der eingeschränkten Trennung früherer Schweißnähte aufeinanderfolgende Schweißnähte auf.

Vorteile der Backstep-Schweißtechnik

Die Backstep-Schweißtechnik bietet gegenüber herkömmlichen Schweißverfahren folgende Vorteile:

1. Reduzierte Verzerrung

Einer der Hauptvorteile der Backstep-Schweißtechnik ist ihre Fähigkeit, den Verzug in geschweißten Bauteilen deutlich zu reduzieren. Während des Schweißprozesses kommt es aufgrund des ungleichmäßigen Aufheiz- und Abkühlzyklus zu Verformungen. Es fuehrt zu Fehlausrichtung or strukturell beeinträchtigte SchweißverbindungenDies führt zu potenziellen Qualitätsproblemen und erhöhter Nacharbeit.

Das Backstep-Schweißen minimiert Verformungen die Richtung wechseln des Schweißens. Anstatt die Schweißnaht von Anfang bis Ende zu erzeugen, wird rückwärts gearbeitet, wodurch die lokale Erwärmung und Abkühlung schrittweise reduziert wird. Dies führt zu einer gleichmäßigeren Wärmeverteilung und minimiert Verformungen.

Ein Schweißexperte nutzt Backstep-Schweißen, um Metallteile zu verbinden.

2. Kontrollierte Schrumpfung

Ein weiterer bemerkenswerter Vorteil dieser Technik ist die kontrollierte Schrumpfung. Beim Schweißen kommt es zu einer Ausdehnung und Kontraktion von Metall, wenn es erhitzt und dann abgekühlt wird. Das Expansion und Kontraktion kann zu unerwünschten Verformungen, Rissen und geschwächten Schweißnähten führen, wenn sie nicht bewältigt wird. Die Back-Step-Schweißverzugskontrolle bewältigt dies, indem sie eine gleichmäßige Schrumpfung des Metalls ermöglicht.

Indem jede Schweißnaht vom Endpunkt der Schweißnaht nach hinten fortschreitet, wirkt sie der Schrumpfung der vorherigen entgegen, was zu einer gleichmäßigeren Spannungsverteilung und einer geringeren Wahrscheinlichkeit einer Materialverformung führt.

Diese präzise Kontrolle des Schrumpfprozesses stellt sicher, dass die geschweißten Komponenten ihre beabsichtigten Abmessungen, Ausrichtung und strukturelle Integrität beibehalten. Dieser Aspekt ist in Branchen, in denen Präzisionstechnik im Vordergrund steht, von entscheidender Bedeutung.

3. Verbesserte Penetration

Das Backstep-Schweißen verbessert außerdem die Durchdringung der Schweißnaht. Beim herkömmlichen Schweißen kann das Erreichen einer tiefen Schweißnahtdurchdringung eine anspruchsvolle Aufgabe sein, insbesondere wenn mit dicken Materialien oder komplexen Verbindungskonfigurationen gearbeitet wird. Das Backstep-Schweißen ermöglicht jedoch das tiefe Eindringen der Schweißnaht in das angrenzende Grundmetall. Es entsteht eine starke Verbindung zwischen den Metallen.

4. Minimierte Eigenspannungen

Zu den Eigenspannungen zählen verschiedene Probleme wie Verformung, Rissbildung und verminderte strukturelle Integrität. Durch das Backstep-Schweißen werden zudem Eigenspannungen minimiert. Entsprechend SchweißkorDurch die Verteilung des abgelagerten Schweißgutes wird die Anhäufung von Spannungen verhindert. Es reduziert die Wahrscheinlichkeit von Schweißfehlern und sorgt für hervorragende Schweißergebnisse.

Do Sie haben Fragen?
Lassen Sie uns Ihr Problem lösen

Nachteile der Backstep-Schweißtechnik

Die Verwendung der Backstep-Schweißtechnik bietet zwar viele Vorteile, weist jedoch auch einige Einschränkungen auf. Hier sind einige der mit dieser Methode verbundenen Nachteile:

1. Komplexität

Diese Schweißmethode erfordert vom Schweißer im Vergleich zu anderen herkömmlichen Techniken ein höheres Maß an Können und Fachwissen.

Schweißer planen jeden Schritt sorgfältig und führen ihn in umgekehrter Reihenfolge aus. Dadurch wird sichergestellt, dass die folgende Raupe die durch die vorherige Raupe verursachte Schrumpfung und Verformung wirksam verhindert. Für Schweißanfänger kann es verwirrend sein, an einer so komplizierten Technik zu arbeiten. Dies kann zu einer schlechten Schweißqualität und einem erhöhten Ausfallrisiko führen.

2. Zeitaufwändig

Ein weiterer wesentlicher Nachteil des Backstep-Schweißens ist sein zeitaufwändiger Charakter. Bei dieser Methode baut jeder Schweißdurchgang auf der genauen Formung des vorherigen auf. Es kann den Schweißprozess erheblich verlangsamen. Dieser zeitaufwändige Aspekt wirkt sich erheblich auf Ihr Projekt aus, insbesondere wenn Sie in größerem Maßstab arbeiten.

3. Einschränkungen der Ausrüstung

Ein bemerkenswerter Nachteil der Backstep-Schweißtechnik sind die Einschränkungen bei der Ausrüstung. Um diese Methode effektiv nutzen zu können, benötigen Schweißer spezielle Schweißwerkzeuge, die beim Schweißen von Metallen in umgekehrter Reihenfolge helfen. Viele professionelle Schweißaufbauten können für diese Technik angepasst werden. Allerdings können sich Kleinbetriebe und Werkstätten solche Werkzeuge nicht leisten.

Rückschrittschweißen auf Metallplatten

Reihenfolge und Prozess des Backstep-Schweißens

Wie das intermittierende Schweißen ist auch das Backstep-Schweißen ein diskontinuierlicher Schweißprozess. Im Folgenden finden Sie eine Schritt-für-Schritt-Anleitung für den Backstep-Schweißprozess:

I. Reinigung

Wie andere Schweißtechniken erfordert auch das Hinterschrittschweißen eine gründliche Reinigung. Vor dem Schweißen müssen die Oberflächen der Metallteile frei von Schmutz, Öl, Rost und anderen Verunreinigungen sein, die die Schweißqualität beeinträchtigen können. Verschmutzte Metalloberflächen oder Schweißnähte führen zu einer schlechten Schweißqualität. Es entsteht eine schwache Verbindung, die die strukturelle Integrität der Schweißverbindung gefährden kann.

II. Vorheizen

Auch beim Backstep-Schweißen ist eine Vorwärmung des Grundwerkstoffes erforderlich. Für diesen Schritt können Sie Infrarotlampen, Taschenlampen und Öfen verwenden. Durch das Vorwärmen werden der Thermoschock und die Gefahr einer Rissbildung verringert. Darüber hinaus erleichtert das Vorwärmen eine gleichmäßige Wärmeverteilung während des Schweißens, was zu einer besseren Verschmelzung und einem glatteren Aussehen der Schweißnaht führt.

Nach Angaben des Amerikanisches Institut für Stahlbau, können Sie während des Schweißvorgangs eine kontinuierliche Erwärmung anwenden. Auch häufiges Erhitzen wirkt sich gut auf den Schweißvorgang aus. Seien Sie jedoch vorsichtig, da eine übermäßige Vorwärmung zu Problemen wie Kornwachstum und Werkstückverzug führen kann.

III. Interpass-Temperaturregelung

Bei der Zwischendurchgangstemperaturregelung geht es um die Steuerung der Temperatur zwischen aufeinanderfolgenden Schweißdurchgängen. Es erhält die strukturelle Integrität der Schweißverbindung. Diese Kontrolle kann jedoch anspruchsvoll sein, insbesondere bei dicken Materialien oder bei längeren Schweißsequenzen.

Wenn die Zwischenlagentemperatur zu stark sinkt, kann dies zu einer schnellen Abkühlung führen und Spannungen in der Schweißnaht erzeugen, die zu Rissen führen können. Im Gegensatz dazu können zu hohe Zwischenlagentemperaturen zu Problemen wie Überhitzung und Erweichung des Materials führen. Es kann die mechanischen Eigenschaften der Schweißnaht beeinträchtigen.

IV. Schweißen

In diesem Schritt erfolgt das Dünnblechschweißen. Bevor Sie mit dem Schweißvorgang beginnen, Heftschweißungen die Metalle. Beginnen Sie nun mit dem Schweißen, indem Sie sich von einem Punkt zum anderen bewegen. Nachdem Sie das erste Segment fertiggestellt haben, beginnen Sie mit dem Rückwärtsschweißen entlang der Verbindungsstelle. Schweißen Sie weiterhin in diesem Muster.

Dieser Schritt ist eine Herausforderung, da Sie eine konstante Fahrgeschwindigkeit und Bogenlänge einhalten müssen. Darüber hinaus kann der Backstep-Prozess häufige Starts und Stopps erfordern, was zu Diskontinuitäten in der Schweißnaht führen kann.

Ein Schweißer, der Metallstangen durch Rückschrittschweißen bearbeitet

V. Kühlung

Lassen Sie die Metalle nach Abschluss des Schweißvorgangs allmählich abkühlen. Vermeiden Sie schnelles Abkühlen, da dies zu unerwünschten Spannungen und möglichen Rissen führen kann. Eine zu langsame Abkühlung stellt ebenfalls eine Herausforderung dar, da sie die mechanischen Eigenschaften des Materials beeinträchtigen kann.

Darüber hinaus kann die Abkühlphase auch zu einem Nachschweißverzug führen. Beim Nachschweißen kommt es aufgrund ungleichmäßiger Abkühlung zu Verformungen oder Biegungen des Metalls. Planen und überwachen Sie diesen Schritt sorgfältig, um solche Probleme zu vermeiden.

VI. Wärmenachbehandlung

In einigen Fällen kann beim Backstep-Schweißen eine Wärmebehandlung nach dem Schweißen (PWHT) erforderlich sein, um Eigenspannungen abzubauen. Es ist auch zur Verbesserung der mechanischen Eigenschaften der Schweißnaht und zur Erfüllung spezifischer Vorschriften oder Materialanforderungen erforderlich.

Dies erfordert jedoch zusätzlichen Zeit- und Kostenaufwand, wodurch sich die Projektlaufzeiten verlängern und die Kosten erhöhen können. Darüber hinaus können die mit PWHT verbundenen hohen Temperaturen und thermischen Zyklen potenziell Herausforderungen mit sich bringen, wie z. B. das Risiko von Verformungen, Rissen oder Veränderungen der Materialeigenschaften.

VII. Endkontrolle

Die Endkontrolle stellt die Qualität und Integrität der Schweißverbindung sicher. Es kann jedoch auch ein zeit- und ressourcenintensiver Aspekt sein.

Umfassende Inspektionen erfordern eine Reihe von Techniken, darunter visuelle Untersuchungen, zerstörungsfreie Prüfung (NDT) und zerstörende Prüfungen, sofern erforderlich. Diese Inspektionen sind notwendig, um etwaige Mängel oder Unregelmäßigkeiten in der Schweißnaht festzustellen. Sie stellen sicher, dass es die erforderlichen Standards und Spezifikationen erfüllt.

Do Sie haben Fragen?
Lassen Sie uns Ihr Problem lösen

Anwendungen der Backstep-Schweißtechnik

Die Backstep-Schweißtechnik hat in verschiedenen Branchen weit verbreitete Anwendung gefunden. Sie können es jedoch nicht zum automatischen Schweißen verwenden. Hier sind einige der häufigsten Anwendungen der Backstep-Technik:

1. Luft- und Raumfahrt

Die Luft- und Raumfahrt ist ein komplexer Bereich, der Langlebigkeit und Präzision bei jedem Schritt und jeder Komponente erfordert. Beim Zusammenbau von Luft- und Raumfahrzeugen sind außergewöhnliche Schweißtechniken erforderlich, um Schäden zu vermeiden. Die Luft- und Raumfahrtindustrie nutzt die Backstep-Schweißtechnik, um starke Schweißnähte zu gewährleisten. Dadurch können Sie Verformungen kontrollieren und die Schweißqualität verbessern.

Indem Sie die Metallplatten in umgekehrter Richtung des Verbindungsverlaufs verschweißen, können Sie verhindern, dass sich Materialien verziehen oder schwächen. Darüber hinaus können Sie mit dieser Technik enge Räume wie das Innere von Triebwerkskomponenten sichern und so die Integrität von Luft- und Raumfahrtmaschinen gewährleisten. Wenn Sie auf der Suche nach einem Laserschweißgerät zum Schweißen in der Luft- und Raumfahrt sind, sind Faserlaserlösungen von Baison-Laser sind sehr zu empfehlen.

Ein Schweißer, der an der Befestigung von Blechen für Flugzeuge arbeitet.

2. Automobilindustrie

Auch die Automobilindustrie benötigt langlebige Schweißnähte. Die Backstep-Technik gewährleistet die Haltbarkeit von Karosserie und Rahmenkonstruktion. Durch die präzise Steuerung des Wärmeeintrags und die Reduzierung von Verformungen minimiert dieser Ansatz den Bedarf an zusätzlichen Schweißprozessen. Es bietet Automobilen bessere Qualität und Kosteneffizienz in der Produktion.

3. Dekorative Metallarbeiten

Auch für die Herstellung von Schmuckstücken ist die Backstep-Schweißtechnik von Bedeutung. Zierarbeiten aus Metall erfordern Langlebigkeit und attraktive Eigenschaften. Verschiedene dekorative Metallarbeiten wie Tore und Skulpturen nutzen dieses umgekehrte Schweißverfahren, um glatte Schweißnähte zu erzeugen.

Kontrollieren Sie Verformungen, indem Sie den Wärmeeintrag steuern, um saubere Schweißnähte zu erzeugen, ohne den ästhetischen Wert des Endprodukts zu beeinträchtigen. Es gewährleistet den ästhetischen Wert von Metallornamenten. Dieser Ansatz bietet außerdem Designflexibilität, sodass Sie komplizierte Formen und einzigartige Muster mit minimaler Verzerrung erstellen können.

Tipps für effektives Backstep-Schweißen

Die folgenden Tipps können Ihnen helfen, mit der Backstep-Schweißtechnik die besten Ergebnisse zu erzielen:

  • Teilen Sie die Backstep-Schweißung in kleinere Segmente auf. Dadurch behalten Sie während des gesamten Prozesses die Kontrolle und Präzision. Kleinere Segmente tragen außerdem dazu bei, die Wärme gleichmäßig zu verteilen und das Risiko von Verformungen zu verringern.
  • Gleichmäßige Wärmezufuhr ist entscheidend für die Herstellung hochwertiger Schweißnähte. Passen Sie Schweißgeschwindigkeit und Schweißwinkel an, um während des gesamten Prozesses eine gleichmäßige Wärmezufuhr aufrechtzuerhalten.
  • Den richtigen Brennerwinkel beibehalten ist für ein erfolgreiches Backstep-Schweißen unerlässlich. Ein optimaler Brennerwinkel von ca 10 zu 15 Grad Für die meisten Schweißanwendungen wird eine vertikale Position empfohlen. Dadurch kann die Wärme gleichmäßig in die Verbindung eindringen, was zu einer starken und sauberen Schweißnaht führt.
  • Vermeiden Sie es, zu viel Zusatzmetall auf einmal hinzuzufügen, da es zu Überlappungen und Unregelmäßigkeiten in der Schweißnaht kommen kann. Fügen Sie stattdessen nach und nach Füllmetall in kleinen Mengen hinzu, um eine gleichmäßige und gleichmäßige Schweißnaht zu erhalten.
  • Wie bei jeder Fähigkeit müssen Sie es tun Praxis Backstep-Schweißen, um Ihre Technik zu verfeinern und bessere Ergebnisse zu erzielen. Verwenden Sie Metallschrott, um Ihre Fähigkeiten zu testen und zu verbessern, bevor Sie an wichtigen Projekten arbeiten.
Do Sie haben Fragen?
Lassen Sie uns Ihr Problem lösen

Zusammenfassung

Das Backstep-Schweißen ist eine effiziente Technik, die Ihre Schweißung zuverlässiger und ästhetisch ansprechender macht. Es ist ein komplizierter Prozess, dessen Beherrschung vielleicht etwas Übung erfordert, aber die Ergebnisse sind es allemal wert.

Wenn Sie diese Tipps und Techniken befolgen, können Sie hochwertige Backstep-Schweißnähte erzielen, die die Festigkeit und das Aussehen Ihrer Schweißverbindungen verbessern. Mit entsprechender Ausbildung und Erfahrung können Sie mit dieser Technik starke und dauerhafte Schweißnähte auf verschiedenen Materialien herstellen, von einfachen Stahlplatten bis hin zu komplexen Strukturen.

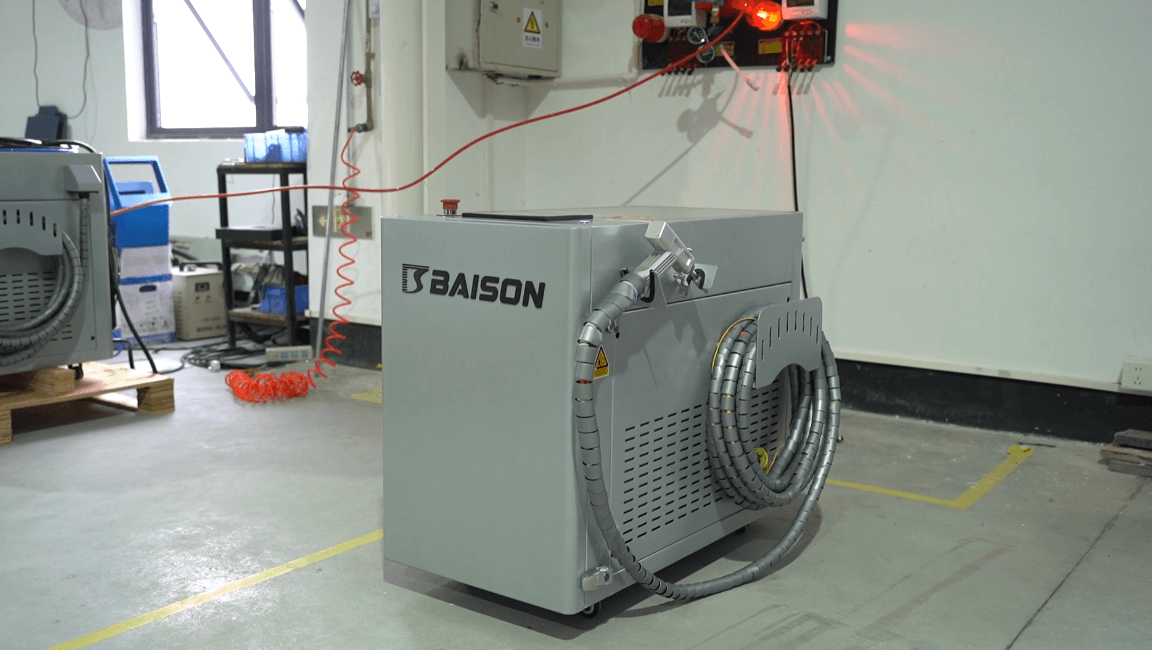

Meistern Sie die Schweißtechnik mit dem Baison-Laser!
