Wie wirkt sich Laserschneiden auf das Schnittergebnis aus? Praxisdaten von Baison liefern die Antwort.

Haben Sie Interesse am Einstieg ins Laserschneiden, kennen aber die Details noch nicht? Dateien Was ist nötig? Viele Menschen, die noch nie mit Lasern gearbeitet haben, mögen von der ganzen Fachsprache eingeschüchtert sein, aber so kompliziert muss es gar nicht sein.

In diesem Beitrag behandeln wir alles, was für einen erfolgreichen Laserschnitt erforderlich ist und wie diese Dateien Ihnen helfen können. Außergewöhnliche Projekte erstellen.

Laser werden in vielen Dingen eingesetzt. Das beinhaltet Laserdrucker, Chipherstellung, Barcodescanner, Erstellung von 3D-Grafiken uswZu den verschiedenen Einsatzmöglichkeiten von Lasern gehört das Laserschneiden, mit dem unterschiedliche Materialien bearbeitet werden können. präzise geschnitten.

Laserschneiden erfordert a Laserschneider, Material und Laserschneiddatei. Die Laserschneidmaschine dient zum Verdampfen (Schneiden) von Materialien wie z Holzoberflächen, Kunststoff, Acryl-… usw. Dann brauchen wir die lasergeschnittenen Dateien, die teilt der Maschine mit, wie Designs graviert oder der gewünschte Schnitt ausgeführt werden sollEs gibt verschiedene Optionen für Laserschneiddateien, wie zum Beispiel Vektordateien, CAD-Dateien und Rasterdateien.

Das Kernvorteil Der Vorteil des Laserschneidens liegt nicht im Slogan „hohe Geschwindigkeit“, sondern in der Effizienz der Anlage bei der Ausführung von Laserschneiddateien. G24C und K12C als Beispiele, die dieselbe DXF-Datei kann sein In Sekunden geladenmehr als doppelt so schnell wie ältere Geräte; dieselbe Datei kann 100 Mal wiederholt schneiden mit der verbleibenden Lochdurchmesserabweichung innerhalb von ±0.03mmwodurch praktisch kein Abfall entsteht.

Viele Kunden, die zuvor auf manuelle Retusche angewiesen waren, können jetzt Dateien direkt importieren zur Verarbeitung Reduzierung tatsächliche Verarbeitungskosten mehr als 30%Alle Verbesserungen in Effizienz , qualitativ hochwertige letztlich beruht es auf der Fähigkeit der Ausrüstung, „Dateien präzise und mit hoher Geschwindigkeit ausführen"

Was ist Laserschneiden?

Laserschneiden ist ein Prozess, der nutzt einen leistungsstarken Laser Das Durchtrennen eines Materials. Man kann Laserschneiden mit jeder anderen Schneideart vergleichen. einziger Unterschied liegt in der Präzision , glattes Finish.

Wenn Sie aufgefordert werden, ein Stück Holz mit einer Säge zu zersägen, wird das Ergebnis sein nicht 100% genau seinWird dasselbe Stück Holz jedoch mit einem Laser geschnitten, es erzeugt ein hochpräziser SchnittUnd wenn Sie außerdem 1000 ähnliche Designs auf einem Material erstellen müssen, dann… Laserschneiden kann Ihnen helfen Das gilt auch dafür!

Man könnte sich fragen, wie das Laserschneiden so etwas erreichen kann. Präzisions , GenauigkeitDer erste Grund ist ein leistungsstarker Laserstrahl, der …das Material verdampfen oder verbrennenUnd der zweite Grund liegt in der Verwendung von Laserschneiddateien. Aber was genau sind das?

 Nun, Laserschneiddateien geben genaue Anweisungen der Lasermaschine Anweisungen geben, wie sie ihre Arbeit verrichten soll! Und genau das macht das Laserschneiden so besonders. genau, präzise und reibungslos.

Laserschneidmaschinen können zum Schneiden einer Vielzahl von Materialien verwendet werden. verschiedene Materialien, Wie:

• Holz
• Kunststoff
• Gemstone
• Metall
• Glass
• Papier

Und so weiter…

Was sind die Vorteile des Laserschneidens?

Nachdem Sie nun die Funktionsweise von Laserschneidmaschinen verstanden haben, führt uns das zur nächsten Frage: Was sind die Laserschneidmaschinen? Vorteile die Verwendung einer Laserschneidmaschine anstelle anderer Lösungen?

Zu den offensichtlichsten Vorteilen gehören: Flexibilität, Geschwindigkeit, Wiederholgenauigkeit, berührungsloses Schneiden, Automatisierung und Kosteneffizienz!

Sehen wir uns jeden dieser Vorteile genauer an:

1. Flexibilität

Normalerweise benötigt man viele verschiedene Werkzeuge, um unterschiedliche Schnitte durchzuführen. Bei der Verwendung von Laserschneidern reicht jedoch die Verwendung des gleiche Konfiguration ist mehr als ausreichend, um verschiedene Formen herzustellen!

An zusätzlicher Vorteil Der Vorteil liegt darin, dass selbst die kompliziertesten Schnitte mit Lasergravur problemlos ausgeführt werden können. Andererseits wäre es erforderlich Einen hochqualifizierten Handwerker einstellen um ein mittelschweres bis anspruchsvolles Design zu erstellen!

2. Schnelligkeit

Lasergravur ist zudem deutlich schneller als andere Schneidverfahren! Insbesondere bei filigranen Schnitten, die … Tage dauern zum Fertigstellen durch mechanisches Schneiden.

Und selbst wenn wir die Lasergravur mit vergleichen Flamme or Plasmaschneiden, hat das laser schlägt sie immer noch. in Geschwindigkeit!

Jetzt fragen Sie sich vielleicht, wie lange es dauert, ein bestimmtes Objekt zu durchtrennen Dicke von, sagen wir, 10 mm ... Nun, es hängt alles davon ab die Kraft des Laserschneiders – Ein stärkerer Laserstrahl schneidet viel schneller als ein normaler!

3. Wiederholbarkeit

Müssen Sie 100 Stück desselben Designs herstellen, die zu 100 % identisch aussehen? Das ist möglich mit Laser-Gravur!

Wie bereits erwähnt, Lasermaschinen Verwenden Sie spezielle Dateien zum Schneiden und Gravieren. Dies gewährleistet 100 % Wiederholgenauigkeit der Designmuster!

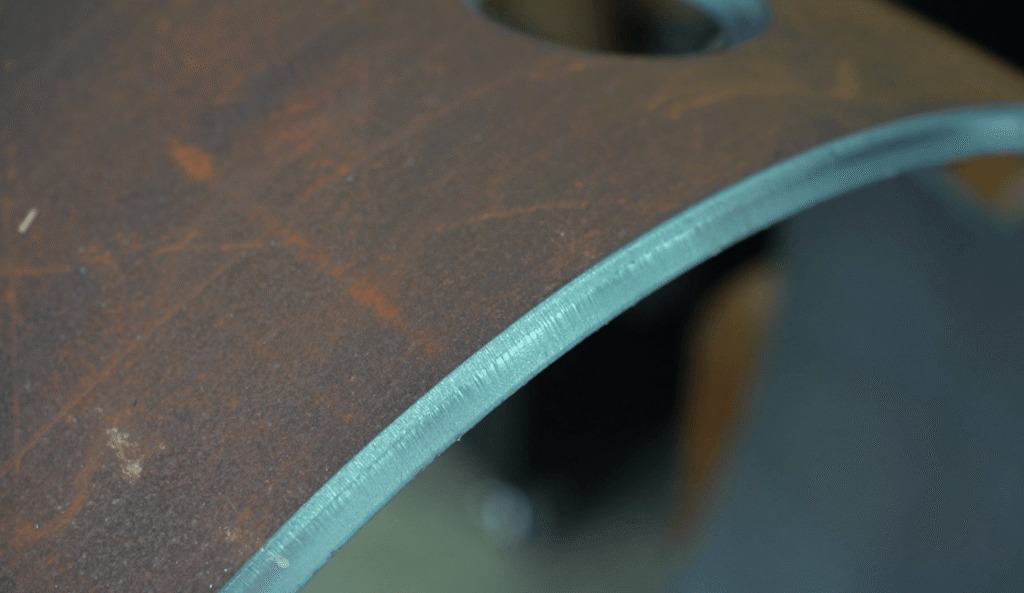

Vergleicht man Laserschnitte mit mechanischen oder anderen Verfahren, zeigen die Gravurergebnisse ein klar Unterschied… Ungeachtet der Anzahl der von einem einzigen Entwurf angefertigten Kopien werden die verschiedenen Kopien einander ähneln. hohe Genauigkeit!

4. Kontaktloses Schneiden

Lasermaschinen benötigen zum Schneiden keinen physischen Kontakt mit dem Material. Solange der Strahl mit dem Material in Kontakt kommen kann, genügt dies. benötigtes MaterialEs wird durchschneiden!

Dieses berührungslose Schneideverfahren entfernt alle Gefahren die mit mechanischer Reibung einhergehen, wie zum Beispiel dem Verschleiß von Werkzeugen.

Außerdem macht den Schneidvorgang sicher und beugt möglichen Verletzungen vor.

5. Automatisierung

Laserschneiden und Gravieren benötigt nicht viel Arbeitskraft, da es VollautomatischEs benötigt lediglich ein Operateur jemand, der weiß, wie die Maschine funktioniert, um Tausende von Designs effizient herzustellen.

Und mit der Automatisierung des Laserschneidens und -gravierens gibt es kein Qualitäts- und Genauigkeitsverlust, Die es noch besser!

6. Kosteneffizienz

Last but not least: Laserschneiden und Gravieren äußerst kostengünstige LösungenDas liegt daran, dass Sie nur begrenztes Personal um Designs in großem Maßstab zu produzieren!

Im Gegensatz, mechanische Methoden erfordern in der Regel eine größeres Team von Handwerkern und können so die Kosten leicht in die Höhe treiben!

Das häufigste Szenario, dem wir begegnen, ist, dass Kunden hochpräzise Zuschnitte anfordern. unscharfe JPG-DateienIm vergrößerten Zustand gezackten Kanten sind offensichtlich, und das direkte Importieren in die Maschine wird unweigerlich dazu führen Pfadjitter.

Unsere Ingenieure normalerweise Zuerst das JPG vektorisieren und dann saubere, überlappende Linien , Füllen Sie die geschlossenen Zeilen aus um sicherzustellen, dass die Datei korrekt verarbeitet. Wir ... auch Ich stoße häufig auf DXF-Dateien. die „normal aussehen, aber Importfehler verursachen“ und letztendlich aufdecken versteckte Schichten oder defekte Knoten, was wir in wenigen Minuten beheben können.

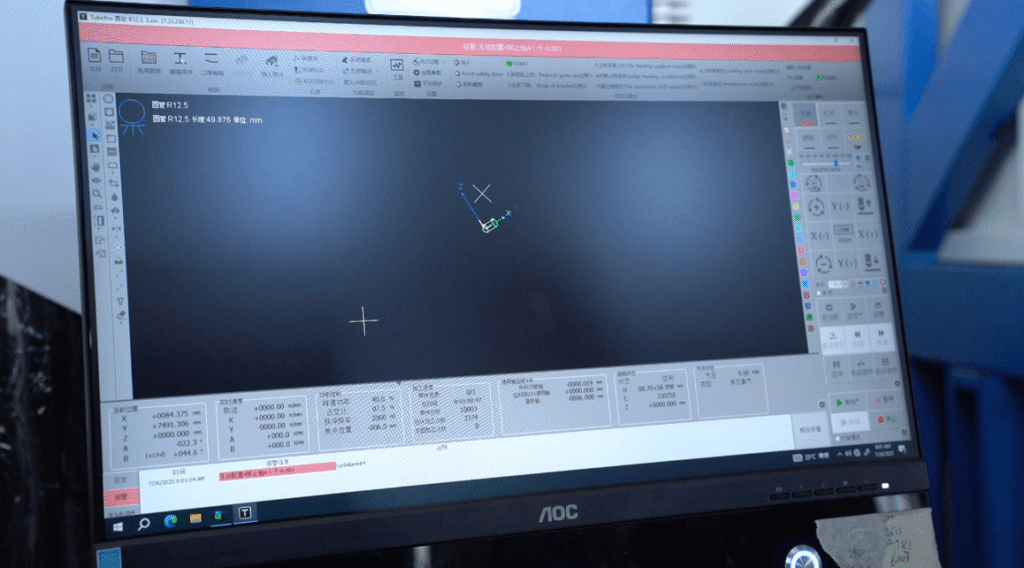

Weil wir mit den Werkzeugwegen und den Spannfuttereigenschaften der K12C , G24C, verarbeiten wir Dateien schneller , genauer als Kunden Kunden müssen lediglich ihren Laser einsenden. Schneidedateienund die Maschine kann sie stabil verarbeiten—Das ist der tatsächliche Einfluss der Dateiformatunterschiede auf sie.

Welche Dateien werden zum Laserschneiden verwendet und wie funktionieren sie?

Zu den gängigen Dateiformaten, die beim Laserschneiden und Gravieren verwendet werden, gehören:

• Vektordateien
• Rasterdateien
• CAD- und 3D-Dateien
• Zusammengesetzte Dateien

Alle diese Dateien können verwendet werden für erfolgreiches Laserschneiden abhängig von den Anforderungen und dem Zugang zur entsprechenden Software.

Schauen wir uns jedes Dateiformat genauer an!

1. Vektordateien

Vektordateien sind eine Sammlung von Formen und Linien aus verschiedenen mathematischen Berechnungen. Man kann sich das vorstellen Vektordateien als eine Karte, die die Koordinaten zur Lasermaschine. Mithilfe dieser Koordinaten kann eine Lasermaschine schneiden. basierend auf der Spezifikation!

Das ist einer der Hauptvorteile von Vektordateien es ist an den Beschluss gebundenEine Vektorgrafikdatei kann unendlich gedehnt werden, ohne dass… Verlust der Qualität von Farben, Formen und Text.

Vektordateien werden normalerweise in den folgenden Dateitypen erstellt:

• Adobe Illustrator (AI) – Mit Hilfe von Adobe IllustratorVektordateien können sein leicht erstelltEs ist eines der beliebtesten Tools für dieses Dateiformat. Dieses Tool wird normalerweise verwendet, um … zu erstellen. Logos und Grafiken.
• Corel Draw (CDR) – Eine weitere beliebte Option ist Corel Draw was sehr ähnlich ist Adobe Illustrator in Hinsicht auf Benutzerfreundlichkeit und Funktionalität.
• Skalierbare Vektorgrafiken (SVG) - Die SVG-Dateiformat ist ähnlich wie die KI und CDR und kann in jeder gängigen Vektorsoftware geöffnet/geändert werden.

Verwendung einer VektordateiDas Vektorformat eignet sich am besten, wenn Sie dasselbe Design für verschiedene Größen verwenden möchten. Wie bereits erwähnt, gewährleisten Vektordateien, dass Ihr Bild verliert nicht seine klare Qualität trotz der Größe des Designs!

2. Rasterdateien

Rasterdateien (Bitmap-Bilder) sind Pixel, die Informationen über die Farben und TonalitätEin Pixel für sich ist nichts weiter als ein bloßer Punkt. Wenn jedoch Millionen von Pixeln werden kombiniertEs erzeugt ein Bild, das auf Mobilgeräten, Computern usw. angezeigt werden kann.

Im Gegensatz zu den Vektordateiformaten sind die Rasterdateien hängen von der Auflösung abDeshalb, wenn Sie hineinzoomen oder ein Rasterbild dehnenEs wird unklar und verliert an Qualität.

Wenn Sie bereits wissen, genaue Größe des DesignsDann kann eine Rasterdatei problemlos verwendet werden. Sie können Eine Rasterdatei in eine Vektordatei umwandeln Falls Sie eine andere Datei zum Laserschneiden benötigen.

Die meisten Bilder, die Sie im Internet oder sogar auf Ihrem Mobilgerät sehen, sind RasterdateienJa, das sind sie. ziemlich beliebt , sind umfassend Sie werden in Laserschneidmaschinen verwendet! Sie sind sogar bekannter als Vektordateien!

Einige der gängigen Rasterdateitypen sind unten aufgeführt:

• JPEG – Es handelt sich um ein Akronym der Joint Photographic Expert Group und verwendet Kompressionstechnologie, um Bildgröße reduzieren.
• BMP – Es steht für die Bitmap-Bilddatei und ist ein gängiger Rasterdateityp.
• PNG - Steht für Tragbare Netzwerkgrafiken und wird üblicherweise für Webgrafiken verwendet.
• GIF – Es steht für Graphics Interchange Format und wird normalerweise verwendet für Animationen erstellen.
• TIFF – Es steht für TBilddateiformat und wird im kommerziellen Druckwesen häufig verwendet.

3. CAD- und 3D-Dateien

CAD-DateiEs handelt sich um computergestützte Konstruktionen mit Programmen wie z. B. FreeCAD, AutoCAD, Fusion 360 und andere.

Eine CAD-Datei ist eine Vektordatei, aber mit einem großen Unterschied: Eine CAD-Datei kann verwendet werden, um Erstellen Sie hochkomplexe 2D- und 3D-Designs.

Einige der gängige CAD-Dateiformate sind unten angegeben:

• DWG
• DXF (Zeichnungsaustauschformat)

4. Zusammengesetzte Dateien

Eine zusammengesetzte Datei ist komplexer als die Raster- und Vektordateiformate… Verwendung einer zusammengesetzten Datei, Raster- und Vektorbilder können gespeichert werden. Dies macht es zu einer einzigartigen Option für Benutzer.

Einige der gängigen zusammengesetzten Dateiformate sind unten aufgeführt:

• PDF (Portables Dokumentformat)
• EPS (Gekapseltes PostScript)

Diese Dateien können erstellt werden in Adobe Illustrator, Corel Draw oder ein anderes VektorprogrammSie können auch kostenlose Laserschnittdateien verwenden, um Ihre Kunstwerke zu erstellen!

Wie können Sie diese Dateien erstellen oder ändern, um die besten Ergebnisse mit Ihrem Laserschneider zu erzielen?

Eine Laserschneidmaschine ist nur so gut wie die Dateien, die Sie für die Erstellung der Designs verwenden!

Beachten Sie beim Erstellen oder Ändern dieser Dateien Folgendes:

• Das Erste und Wichtigste, woran Sie sich erinnern sollten, ist immer den RGB-Farbmodus verwenden! Wenn Ihre Bilddatei einen anderen Farbmodus verwendet, können Sie sie mit jedem Bildeditor ganz einfach in RGB umwandeln!
• Hintergründe und Lasermaschinen vertragen sich nicht gut! Achten Sie also darauf, dass Ihre Bilddateien keine Hintergründe haben! Eine Bilddatei mit einer weißem Hintergrund kann Ihnen helfen, die besten Ergebnisse mit Ihrem Laserschneider zu erzielen!
• Es ist eine gute Idee, Ihre Bilddatei in anzuzeigen Graustufen vor dem Schneiden und Gravieren! Falls Sie es nicht wissen, alle Designs sind standardmäßig in Graustufen erstellt – es ist also eine gute Idee, sich anzusehen, wie das endgültige Design aussehen wird!

Wenn Sie also das nächste Mal Vektordateien oder Rasterbilder für Ihr Projekt erstellen, denken Sie an diese Tipps!

Bei der eigentlichen Verarbeitung Dateieinstellungen sind fehleranfälliger als Maschinenfehler. Viele unvollständige Schnitte und unsaubere Kanten sind keine Maschinenprobleme, sondern beruhen auf … Dateifarben, Linienbreiten oder Pfadattribute entspricht nicht den Spezifikationen.

Die Dateistandards von Baison für Laserschneiddateien sind eindeutig: Die Schnittpfade müssen mit reinem Rotlicht betrieben werden. (RGB 255,0,0), während Gravur oder Markierung verwendet werden reines Blau oder eine bestimmte FarbeDie Linienbreiten müssen sein auf 0.001 mm eingestelltAndernfalls wird die Software Linien werden fälschlicherweise als Flächen für Gravuren behandelt.Pfade müssen geschlossen sein und dürfen nicht enthalten sich wiederholende Liniensegmente oder freie KnotenAndernfalls treten beim Import Fehler oder Schnittanomalien auf.

Unsere Ingenieure vor allem warme häufig Situationen bewältigen wo die Dateien der Kunden „normal aussehen, aber die Maschine sie nicht ausführen kann“. Einfach die Zeichnung anpassen Die Einhaltung unserer Farb- und Linienbreitenstandards ermöglicht die sofortige und normale Weiterverarbeitung der Datei. Nur durch die Beachtung dieser Standards ist eine korrekte Verarbeitung möglich. Baisons Akte Regeln können die Ausrüstung Die Leistung soll maximiert werden.

Weitere Überlegungen zum Einsatz der Laserschneidtechnologie in Ihrem Geschäfts- oder Projektplanungsprozess?

Einige der anderen Dinge, die Sie tun sollten Erwägen Bei der Verwendung dieser Technologie in Ihrem Unternehmen sollten Sie Folgendes beachten:

• Immer Wählen Sie eine hochwertige Laserschneidmaschine.
• Dies ist ein weitgehend automatischer Prozess und erfordert daher qualifizierter Maschinenbediener.
• Eine Laserschneidmaschine produziert nur das, was ihr als Eingabe (in Form einer Laserschneiddatei) bereitgestellt wird. Stellen Sie daher sicher, dass Wählen Sie den richtigen Dateityp aus das alle Anforderungen erfüllt!
• Wenn Ihnen bei der Gestaltung von Entwürfen die Kreativität ausgeht, sollten Sie einen Grafikdesigner beauftragen!
• Wissen Sie vorher, was Art der Laserschneidmaschine wird Ihren Anforderungen gerecht!

Häufig gestellte Fragen

Frage 1: Warum ist die Laserschneiddatei wichtiger als das Gerät selbst?

A: Weil die Maschine nicht Ihre Ideen ausführt, sondern jede einzelne Zeile in der DateiWenn die Laserschneiddatei o enthältsich überlappende Linien, gestrichelte Linienden falsche FarbenSelbst die beste Ausrüstung wird Schneiden misslingt durch, zufällige Schnitte erzeugen oder Fehler melden.

Frage 2: Was sind die häufigsten Fehler, die Kunden bei der Verwendung von Laserschneiddateien machen?

A: Am häufigsten werden folgende verwendet: unscharfe JPGs für hochpräzises Schneiden, verborgene Schichten in DXF-Dateien, nicht geschlossene Pfade und Farben entsprechen nicht den SpezifikationenDies alles wird dazu führen, dass abnormale Werkzeugwege oder die Maschine sich weigerte, den Schnitt auszuführen.

Frage 3: Kann ich den Zuschnitt auch durchführen, wenn der Kunde nur eine JPG- oder PNG-Datei hat?

A: Ja, aber das Rasterbild muss zuerst in ein Vektorbild umgewandelt werden. Unsere Ingenieure werden das übernehmen. Vektorisierung durchführen, überlappende Linien entfernen und geschlossene Linien zur Laserschneiddatei hinzufügen entsprechend den Eigenschaften der Ausrüstung, um ein präzises Schneiden zu gewährleisten.

Frage 4: Warum funktioniert meine DXF-Datei auf meinem Computer einwandfrei, aber es werden Fehler gemeldet, wenn sie in die Maschine importiert wird?

A: Das liegt normalerweise daran, dass die Laserschneiddatei Enthält fehlerhafte Knoten, schwebende Linien, ausgeblendete Ebenen oder doppelte PfadeUnsere Ingenieure können Reparieren Sie es in wenigen MinutenDoch die Kunden selbst können den Unterschied oft nicht erkennen.

Frage 5: Welche Vorteile bieten die Geräte von Baison bei der Bearbeitung komplexer Laserschneiddateien?

A: Die K12C , G24C Steuerungssysteme haben hohe Verarbeitungsgeschwindigkeiten, Laden komplexer Pfade in Sekundenschnelle; das Portalstruktur + Servosystem ermöglicht es, dieselbe Laserschneiddatei hunderte Male wiederholt zu schneiden, während gleichzeitig die Qualität erhalten bleibt. Genauigkeit von ±0.05 mm.

Frage 6: Welche Vorverarbeitungsoptimierungen können wir anbieten, nachdem ein Kunde eine Datei an Baison gesendet hat?

A: Wir werden das überprüfen Farbe, Linienbreite und Pfadschluss der Laserschneiddatei und Werkzeugwegrichtung und Spaltkompensation anpassen Je nach Material und Dicke wird sichergestellt, dass die Datei optimal auf dem Gerät läuft.

Fazit

Wenn Sie neu im Bereich Laserschneiden und -gravieren sind, helfen Ihnen all diese Informationen, den richtigen Einstieg zu finden! Beim Laserschneiden ist eines der wichtigsten Puzzleteile die LaserschneiddateiOhne jeden Zweifel!

Die Datei legt fest, ob Ihr Projekt abgeschlossen ist. Design or Gravur werden wir sehen spektakulär aus Oder es handelt sich einfach um einen Fehler! Lesen Sie daher unbedingt alle Informationen dazu. die oben genannten verschiedenen Dateiformate… Und denken Sie daran, unsere Tipps zu lesen, wie Sie bei Ihrem nächsten Laserschneidprojekt die besten Ergebnisse erzielen!
