Im heutigen Streben nach hoher Qualität und Effizienz in der Metallverarbeitung und intelligenten Fertigung, Die Präzision des Laserschneidens ist die Grundlage für den Erfolg eines Unternehmens.Bei der Massenproduktion von mittelstarken bis dicken Blechen – wie beispielsweise im Schwermaschinenbau, im Schiffbau, in der hochwertigen Blechverarbeitung und in der Herstellung von leichten Luxusmöbeln – hat sich das traditionelle Verfahren jedoch als ungeeignet erwiesen. Das Verfahren der „koaxialen Düsenausrichtung“ stellt seit langem einen versteckten Engpass dar, der die Produktionskapazität und die Ausbeute beeinträchtigt..
Viele Fabriken konzentrieren sich blindlings auf die Maximierung der Laserausgangsleistung, während die grundlegenden Schäden, die durch koaxiale Abweichungen im Mikrometerbereich für die Verarbeitungsqualität entstehen, außer Acht lassendSobald der Laserstrahl vom geometrischen Zentrum der Düse abweicht, wird der Hilfsstrahl Das Gasströmungsfeld wird stark gestörtDies führt zu anhaltenden Problemen bei der Verarbeitung mitteldicker bis dicker Bleche, wie zum Beispiel häufiges Ausreißen beim Stechen, Kantenbruch beim Schneiden, starke Schlackenbildung am Boden und nicht spezifikationsgemäße Fasenverjüngungen.
Baison Laser nutzte seine profunde technische Expertise und sein tiefes Verständnis der Schwachstellen der Branche, um Folgendes einzuführen: MCD100 Laser-Visualisierungswerkzeug für Koaxialachsen—ein brandneues, integriertes, handliches Präzisionskalibriergerät. Ausgestattet mit einem Industrietauglicher, hochauflösender Bildsensor und professionelle telezentrische optische KomponentenDieses Gerät ersetzt perfekt die herkömmliche manuelle Sichtprüfung oder umständliche externe Kalibrierungsmethoden mit Smartphone-Verbindung. Es bietet eine Nullschwellenwert, hohe Präzision und absolut stabile standardisierte Ausrichtungslösung für die metallverarbeitende Industrie.
Warum sollte man das visuelle Ausrichtungswerkzeug MCD100 anstelle herkömmlicher Ausrichtungsmethoden wählen?
Angesichts kurzer Lieferzyklen und strenger Qualitätsprüfungsstandards im Mikrometerbereich, Moderne Verarbeitungszentren stehen unter enormem Druck, Kosten zu senken und die Effizienz zu steigern.Herkömmliche Ausrichtungs- und Kalibrierungsverfahren beinhalten zahlreiche instabile Variablen, die nicht nur die effektive Betriebsgeschwindigkeit von Werkzeugmaschinen erheblich verringernaber auch dazu führen unnötiger Materialverlust an hochwertigen Metallplatten während der Probeschneidphase aufgrund subjektiver Fehler bei der manuellen Einstellung, was die Gesamtgewinnmargen der Unternehmen direkt schmälert.
Diese Verarbeitungsprobleme, die durch fragmentierte Arbeitsabläufe, Netzwerklatenz oder Erfahrungslücken verursacht werden, sind unsichtbar. sie verschlingen die Fabrikbudgets und schädigen den Markenruf. Der Das visuelle Ausrichtungswerkzeug Baison MCD100 wurde speziell entwickelt, um diese realen Herausforderungen in der Werkstatt zu lösen., wodurch das, was einst ein Engpass bei der Einrichtung war, direkt in einen umgewandelt wurde Effizienzbarriere für das Unternehmen durch technologische Iteration.
Traditionelles Klebeband-Punkt-Aufnahmeverfahren: Ein ineffizientes Verfahren – Trennung
Die Ausrichtung herkömmlicher Rohr- und Blechschneidköpfe beruht stark auf manueller Erfahrung und umfasst typischerweise 8 bis 9 fragmentierte und ungeordnete Schritte wie zum Beispiel Klebeband anbringen, Laserpunktmessung durchführen, Brandspuren visuell prüfen und wiederholt durch Tasten feinjustieren.Jede Ausrichtung benötigt im Durchschnitt 5 bis 6 Minutenund die visuelle Beurteilung variiert stark zwischen verschiedenen Technikern, was dazu führt, dass extrem schlechte Querschnittskonsistenz innerhalb der Werkstückcharge. Folglich Bis zu 30 % der Rüstzeit gehen durch wiederholtes Probeschneiden unnötig verloren..
Bestehende telefonbasierte Lösungen auf dem Markt: Stabilitätsrisiken in der industriellen Fertigungshalle
Während einige Hersteller externe Smartphone-Kameralösungen als digitalen Fortschritt bewerben, erfordert der Arbeitsablauf immer noch etwa neun mühsame Schritte, darunter: Montagevorrichtungen anbringen, das Telefon anschließen, die App öffnen und die Z-Achsen-Höhe manuell anpassenIn industriellen Produktionshallen, wo elektromagnetische Störungen stark sind und WLAN-Signale leicht durch das Maschinenbett abgeschirmt werden, Drahtlose Verbindungen sind sehr anfällig für Bildschirmverzögerungen und Netzwerklatenz.Noch wichtiger ist jedoch, dass diese Konfigurationen häufig unter Folgendem leiden: Ausrichtungsstörungen, die durch plötzlich eingehende Anrufe oder Systeminkompatibilitäten verursacht werden, da sie die strengen Stabilitätsanforderungen der kontinuierlichen Massenproduktion im Werk nicht erfüllen.

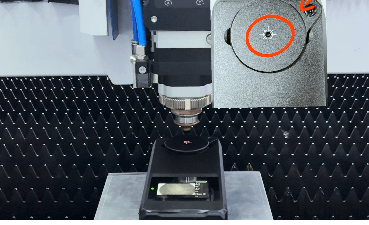

Baison MCD100 Lösung: Extrem einfache 3 Schritte, höchste Präzision in 30 Sekunden
Durch die Verwendung eines industrietauglichen All-in-One-Hardware-Designs Baison MCD100 durchbricht die traditionelle Komplexität, indem der umständliche Prozess vereinfacht wird zu einem Standardisierter 3-Schritte-Workflow: „Ausrichten, Folgen und Anpassen“Die Vorbereitungszeit hat sich von den üblichen 90 Sekunden auf ... drastisch verkürzt. unter 30 SekundenSogar ein Auch absolute Anfänger können es nach nur 10 Minuten Training problemlos beherrschen., wodurch vollständig entqualifizierte, standardisierte Arbeitsabläufe erreicht werden.
Technische Kernkonfigurationen und zentrale Verkaufsargumente des visuellen Ausrichtungswerkzeugs MCD100
Als Präzisionsinstrument, das für die industrielle Massenproduktion mit hoher Intensität entwickelt wurde, ist die MCD100 keine bloße Ansammlung von Kameras für Endverbraucher; sie verfügt über Tiefgreifende, industrietaugliche und umfassende Anpassungsmöglichkeiten, von der zugrundeliegenden Optik bis zur elektrischen Architektur..
- Kernrouting: A 1920×1200 telezentrisches Objektiv erfasst das Bild und leitet das Signal an einen selbstverarbeitender Chip ohne Verzögerung zur lokalen Datenverarbeitung, die dann direkt an ein System ausgegeben wird 4.5-Zoll-integrierter Bildschirm zur visuellen Orientierung.
- Zugrundeliegende Architektur: Präsentiert von a 4500mAh 21700 Lithium-BatterieDas gesamte System ist vollständig in einem Gehäuse eingeschlossen. Schutzgehäuse mit Schutzart IP64, temperaturbeständig von 0 °C bis 60 °C um einen autarken, stabilen Betrieb auch unter rauen industriellen Bedingungen zu gewährleisten.
1920×1200 Telezentrische Optik und eigenständiges Anzeigesystem
Das Gerät verfügt über einen eingebauten 1920×1200 hochauflösender Bildsensor und ist mit einem professionellen telezentrische optische LinseDieses Objektiv beinhaltet eine mechanische Neigungstoleranzalgorithmus bis zu 1.5°Dadurch ist nur minimales Nivellieren für die Positionierung erforderlich; selbst bei leichter Neigung der Platte oder der Werkzeugmaschinenoberfläche entfällt wiederholtes Nivellieren. 4.5-Zoll-Standalone-Display stellt sicher, dass die Datenverarbeitung vollständig abläuft lokal ohne Verzögerungund sich damit vollständig von der Abhängigkeit von Smartphones, Laptops oder lokalen Netzwerken zu lösen.
Reines, eigenständiges Betriebsgerät und Schutzart IP64
Um einen langfristig stabilen Betrieb in rauen Werkstattumgebungen zu gewährleisten, ist der MCD100 eingebaut Hochleistungs-Lithiumbatterie der Baureihe 21700 mit 4500 mAh Kapazität. hält den Gesamtstromverbrauch unter einem extrem niedriger Stromverbrauch von 4 W, unterstützt Schnellladen über USB und Adapter. Das gesamte Gerät verfügt über eine IP64 staub- und wasserdichtes Designfähig zum Dauerbetrieb bei extremen Umgebungstemperaturen von 0 ° C ° C bis 60 und Umgebungen mit einer relativen Luftfeuchtigkeit von 0 % bis 70 % (nicht kondensierend), vollständig Unempfindlich gegenüber hochfrequenten elektromagnetischen Störungen und Metallstaub Im Workshop.
Grünes visuelles Feedback und universelle Markenkompatibilität

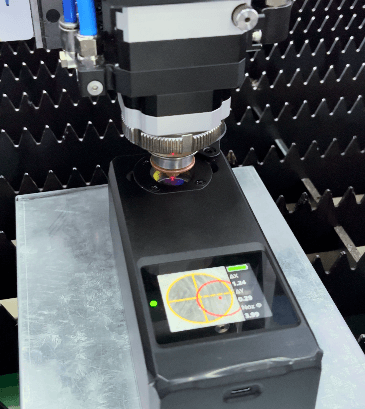

Das MCD100 ermöglicht nicht nur eine kreuzpunktzentrierte visuelle Führung, sondern führt auch eine „Gelb-zu-Grün“-dynamische Farb-Doppelrückmeldung über seinen Algorithmus. Wenn der XY-Einstellknopf in die absolute Mittelstellung gedreht wird, Das Fadenkreuz auf dem Bildschirm blinkt grünDadurch werden menschliche Fehleinschätzungen ausgeschlossen. Darüber hinaus verwendet das Instrument eine Lösung zur visuellen Erkennung mit breitem Spektrum, bietet universelle Kompatibilität mit Nahtlose Anpassung an alle gängigen Faserlaserschneidkopfmarken auf dem Markt.
Vergleichende Analyse der Kernprozessdaten
Um es produzierenden Unternehmen zu ermöglichen, klar zu werden Bewertung der Kapitalrendite (ROI) Zur Einführung des MCD100 folgt nun Folgendes: tiefer, horizontaler Dimensionsvergleich der drei derzeit in der Branche verwendeten Ausrichtungsverfahren, basierend auf tatsächliche Werksprüfdaten:
| Vergleichsmaße | Traditionelles Klebebandpunkt-Injektionsverfahren | Externe mobile App-Lösung des Mitbewerbers | Baison MCD100 Visuelles Ausrichtungssystem |
| Arbeitsanweisungen | Klebeband anbringen → Laser auf die vorgesehenen Stellen richten → Brandspuren visuell prüfen → Wiederholte Feinjustierungen durch Berührung vornehmen | Montieren Sie die Leuchte → Verbinden Sie Ihr Smartphone per Bluetooth/WLAN → Öffnen Sie die App → Stellen Sie die Hubhöhe manuell ein → Passen Sie das Videobild an | Instrument platzieren → Automatische Nachführung per Knopfdruck aktivieren → Integriertes Display beobachten und XY-Drehknopf einstellen |
| Latenz eines einzelnen Kerns | Ungefähr 5-6 Minuten | Ungefähr 90 Sekunden | ≤30 Sekunden (Effizienz um mehr als das 5-fache gesteigert) |
| Standardablauf | Es gibt kein festgelegtes Verfahren; es beruht vollständig auf der persönlichen Erfahrung der leitenden Angestellten. | Ungefähr 9 Schritte (komplexer Prozess mit geringer Fehlertoleranz) | Nur 3 Schritte (standardisierte und extrem einfache Handhabung) |
| Zentrierungsgenauigkeit | ≈0.1 mm (großer subjektiver Fehler bei der Sichtprüfung) | ≤0.1 mm (beeinflusst durch Bildschirmskalierung und -verzerrung) | Genauigkeit ≤ 0.02 mm (5-mal genauer als herkömmliche Methoden) |
| Prozesskonsistenz | Äußerst schlechte Ergebnisse; die Resultate variierten stark zwischen den verschiedenen Anwendern. | Generell ist es anfällig für Einflüsse der industriellen Standortumgebung und Störungen. | Extrem hohe Wiederholgenauigkeit mit einer Sperrgenauigkeit von ≤0.02 mm |
| Typische Verarbeitungsfolgen | Der Querschnitt weist an allen vier Seiten eine ungleichmäßige Qualität, am Boden Schlackenablagerungen und eine starke Verjüngung auf. | Netzwerklatenz und -verzögerung, Funkunterbrechungen, empfindliche Geräte während der Einrichtung | Das Fadenkreuz färbt sich grün zur Bestätigung durch das Doppelobjektiv, und der Querschnitt ist spiegelglatt. |
| Anforderungen an das Werkstattpersonal | Erfordert mehr als 2 Wochen kostspielige Schulung und ist auf erfahrene Techniker angewiesen. | Kenntnisse im Umgang mit Smartphone-Apps sind erforderlich, daher ist eine gewisse Einarbeitungszeit notwendig. | Keine Einarbeitungszeit, selbst Anfänger können in nur 10 Minuten Training loslegen. |
| Abhängigkeit von externen Szenen | Rein manuell, keine Abhängigkeit von Elektronik, aber hoher Verbrauch an Verbrauchsmaterialien. | Stark abhängig von der Akkulaufzeit des Telefons, der Systemkompatibilität und der WLAN-Umgebung | Integriertes Design, unabhängiger Hardware- und Softwarebetrieb, keine externen Abhängigkeiten |
Der industrielle Durchbruch des Baison MCD100 Ausrichtungswerkzeugs in der Serienproduktion

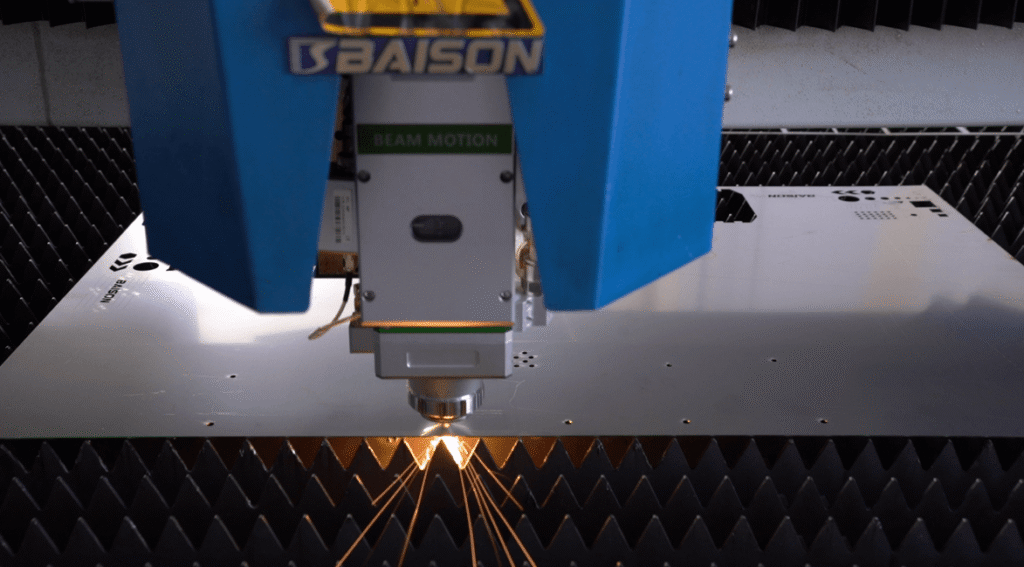

Im Ultrahochleistungsbereich (3 kW – 20 kW) Schneidvorgänge für mitteldicke bis dicke BlecheEin Quantensprung in der Ausrichtungsgenauigkeit führt direkt zu einem revolutionären Fortschritt in der Bearbeitungsqualität der Werkstatt. Fixierung der koaxialen Abweichung auf ≤0.02 mmDie MCD100 ist die ultimative Waffe zur Überwindung von Verarbeitungsengpässen bei mitteldicken bis dicken Platten.
Optimierung der Effizienz beim Schneiden von Edelstahl- und Aluminiumplatten mit extrem hoher Leistung

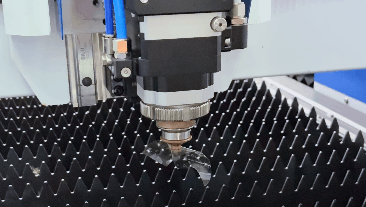

Bei der Massenverarbeitung von hochreflektierenden Metallen wie 16 mm Edelstahl- oder AluminiumplattenDie Düsenkoaxialität ist sehr anfällig für Drift im Mikrometerbereich, verursacht durch die thermische Akkumulation von HochenergielasernDas MCD100 stellt sicher, dass Der Hilfsgasstrom bleibt perfekt koaxial zum Laserstrahl.In Kombination mit Hochdruck-Luftkompressionslösungen oder der Gasmischsysteme der MAP-SerieEs steuert das Hochgeschwindigkeits-Gasströmungsfeld präzise. Dadurch wird nicht nur die Massenproduktion ermöglicht. „Gaseinsparungen und Kostensenkungen“, sondern auch Verhindert perfekt das Zusammenbrechen der Kanten., wodurch die Schnittabschnitte ultradicker Metalle eine erstklassige Qualität erreichen können. spiegelglatte, schuppenfreie Textur.
Überwindung des hartnäckigen Problems der Durchstoßung von mitteldicken bis dicken Kohlenstoffstahlplatten
Bei der Verarbeitung dicker Kohlenstoffstahlplatten 20 mm oder mehr, hat das Stabilität der Durchstoßphase ist der entscheidende Faktor, der die Rendite des gesamten BlattesWenn die Koaxialität den Endzustand erreicht≤0.02mm Gemessen am MCD100 arbeitet es Hand in Hand mit spezialisierten Systemen Doppelschicht-Düsensysteme um Perfektion zu erreichen schichtweise progressive Strömungsfeldsteuerung von Sauerstoff unter Überdruck während des Stechens. Durch stabile und präzise nahtlose GasdruckumschaltungPhänomene wie Piercing-Flyouts durch Fehlausrichtung von Laser und Gas verursacht werden vollständig beseitigt, wodurch die Kontinuität gewährleistet wird automatisierte, langfristige Massenproduktion.
Technische Produktspezifikationen
- Erkennungsauflösung: 1920×1200 Hochauflösende telezentrische Sicht
- Optimale FolgehöheAutomatischer 1-mm-Folge- und Anti-Gap-Mechanismus
- Wiederholgenauigkeit: ≤ 0.02 mm
- Absolute Genauigkeit: ≤ 0.05 mm
- Labor-StromversorgungenIndustrietaugliche 21700-Lithium-Batterie
- LademodusUSB-Anschluss, separates Netzteil
- Nominale Batteriekapazität4500 mAh bei 0.2 C
- Energieverbrauch: <4W bei 4.2V DC
- Abmessungen: 180 mm × 80 mm × 82.5 mm (L × B × H)
- Display-Größe4.5-Zoll-Industrie-HD-Bildschirm
- Nettogewicht: 1000±50g (Leichtes, handliches Design)
- IP-SchutzartcodeIP64 Hohe Schutzklasse: staubdicht, ölabweisend und wasserdicht
- Extreme Betriebstemperatur: 0℃ – 60℃ (beständig gegen hohe Werkstatttemperaturen)
- Umgebungsfeuchtigkeitsbereich0 % – 70 % relative Luftfeuchtigkeit (nicht kondensierend)
- Zertifizierung nach internationalem StandardCE-EU-Sicherheitszertifizierung
Häufig gestellte Fragen zur intelligenten Optimierung in Industriequalität
F: Wie verbessert der MCD100 die Kapitalrendite der Fabrik?
A: Die traditionelle Maschinenkonfiguration ist zeitaufwändig und verschwenderischstark abhängig von hochqualifizierte TechnikerDer MCD100 reduziert die Zentrierzeit auf 30 Sekunden, Steigerung der Effizienz durch 5 malAuszubildende können lernen, es zu bedienen in 10 Мinuten. Durch Erhöhung der Betriebszeit, Einsparung von Arbeitszeit und Reduzierung von AbfallDie Anschaffungskosten können betragen erholte sich innerhalb weniger Monate.
F: Wie funktioniert die automatische „Folgen“-Funktion?
A: Traditionell manuelle Z-Achsen-Einstellung führt leicht zu Kopfkollisionen und LinsenversagenDer MCD100 verfügt über einen eingebauten hochpräzisen Chip. Nach der Ausrichtung am Fenster, „Folgen“-Schaltfläche mit einem Klick senkt den Schneidkopf automatisch ab und schwebt präzise in der optimalen Erfassungshöhe von 1 mm., ganz und gar Beseitigung des Risikos von Kopfkollisionen.
F: Wie verhält es sich bei der Bearbeitung hochreflektierender Metalle (Aluminium, Kupfer)?
A: Hochreflektierende Materialien groß haben thermische VerformungSelbst geringfügige Fehlausrichtungen der Koaxialkabel können teure Laser durchbrennenDer MCD100 zeichnet sich durch eine hohe Abtastgenauigkeit im Frequenzbereich aus. ≤0.02mm, gewährleisten Koaxialität der Fotomaske und des Gases, schnell Ableitung reflektierter Wärme und Vermeidung von Kantenkollaps und Beschädigung der Hintergrundbeleuchtung.
F: Warum ist integrierte Hardware einer mobilen App-Lösung überlegen?
A: In Workshops mit starke elektromagnetische Felder und schwer Abschirmung vom StahlbettDie drahtlose Übertragung über Mobiltelefone ist anfällig für Verzögerungen und Nachlässigkeiten, die zu Fehlanpassungen führenund ist anfällig für Störungen durch eingehende Anrufe oder App-Abstürze. Das MCD100 verwendet integrierte Hardwarekomponentenarbeitet unabhängig und ohne Latenzhält Temperaturen von 0 ℃ bis 60 ℃, und ist stabiler und sofort einsatzbereit aus der Verpackung.
Zusammenfassung: Ein Generationssprung nach vorn – Daten sprechen für sich
Perfekter Schnitt erfordert nicht nur die enorme Leistung eines 10,000-Watt-Lasers, sondern auch präzise Kontrolle über die drei Dimensionen Licht, Luft und Mechanik.
Baishengs MCD100-Bildausrichtungssystem ersetzt die subjektive visuelle Erfahrung vollständig durch digitale und objektive optische Messalgorithmen, um sicherzustellen, dass jede Ausrichtungseinstellung basierend auf Daten, wodurch grundsätzlich gewährleistet wird Endflächenkonsistenz bei der Massenproduktion von mittelschweren und schweren Blechen.
Möchten Sie die effektive Betriebszeit mehrerer Faserlaserschneidmaschinen in Ihrer Werkstatt deutlich verbessern und die Ausschussrate bei der Bearbeitung von dicken Blechen reduzieren?
Wenn Ihre Produktionslinie mit technischen Engpässen wie beispielsweise grob geschnittene Stirnflächen, uneinheitliche Rechtwinkligkeit der vier Seitenden Unzureichende Kapazität aufgrund häufiger MaschineneinstellungenBitte geben Sie unserer Anwendungsentwicklungsabteilung Ihre vorhandenes Laserschneidkopfmodell, gängige Plattendicke und aktuelle Verfügbarkeitsdaten.
Unsere Prozessexperten können Ihnen dann Folgendes bereitstellen: Analysebericht zur Integration des präzisen Vor-Ort-Maschinenjustierungsprozesses, unter Verwendung von Daten zu die Qualität jedes Verarbeitungsschritts sichern.
